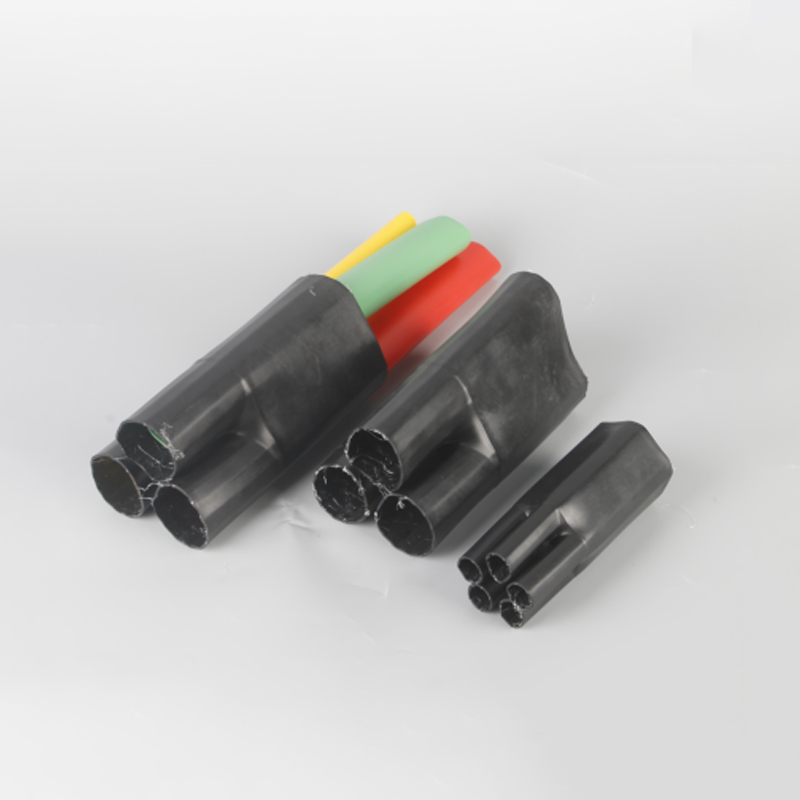

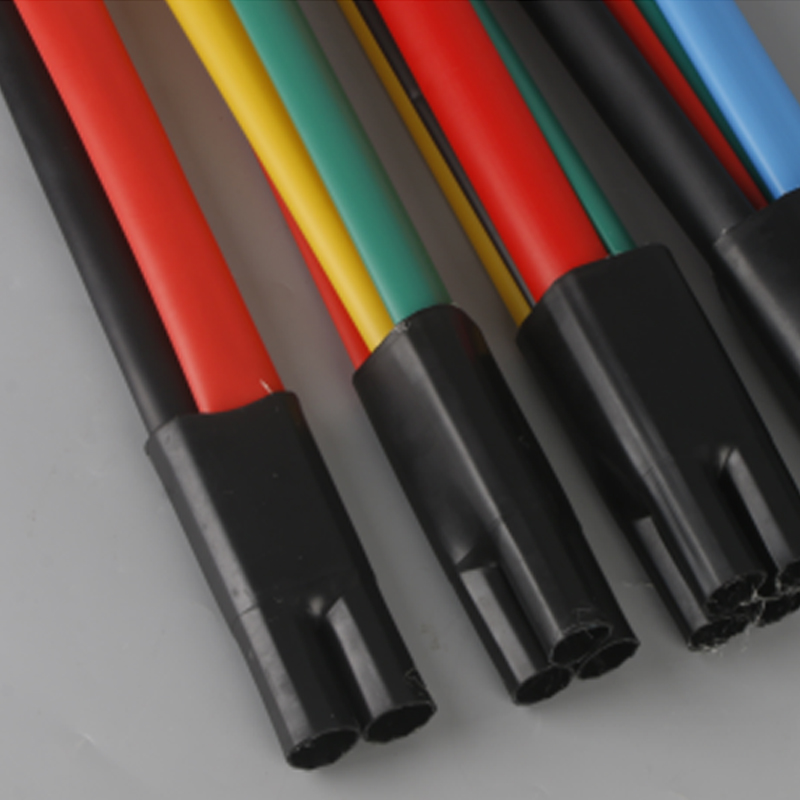

Термоусаживаемые кабельные оконечники и соединители

Термоусаживаемые кабельные оконечники представляют собой тип электрических соединителей, предназначенных для изоляции и защиты оголенных концов кабелей, особенно силовых. Они состоят из термоусаживаемой гильзы, изготовленной из полимерных материалов, таких как сшитый полиолефин, которая сжимается под воздействием тепла, образуя плотное, водонепроницаемое и изолированное соединение вокруг кабеля. Основная функция таких оконечников — обеспечение механической прочности, электрической изоляции и защиты от внешних воздействий на оголенный конец кабеля.

1. Основные компоненты и особенности

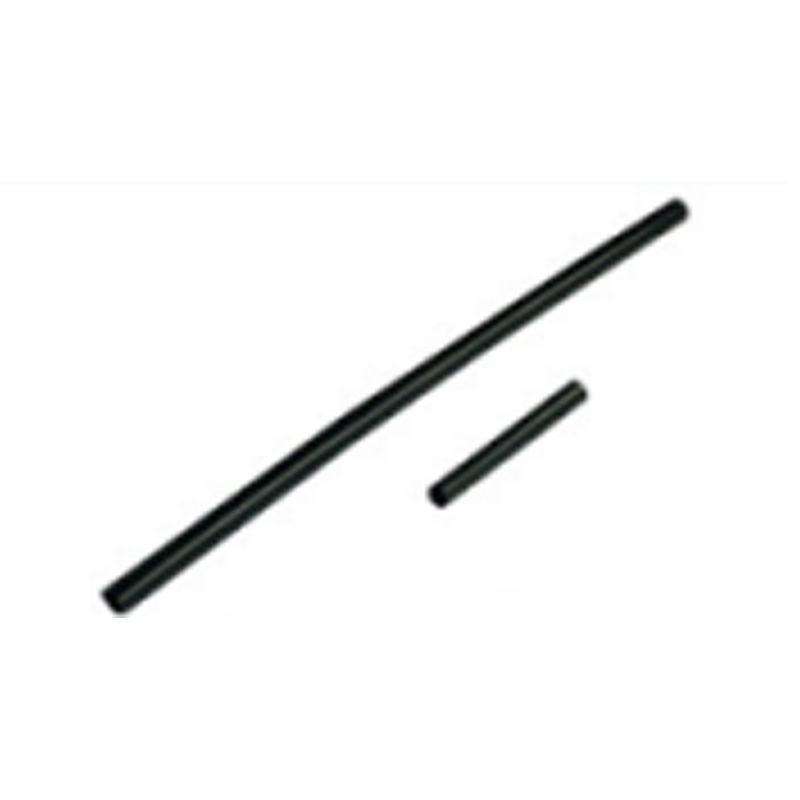

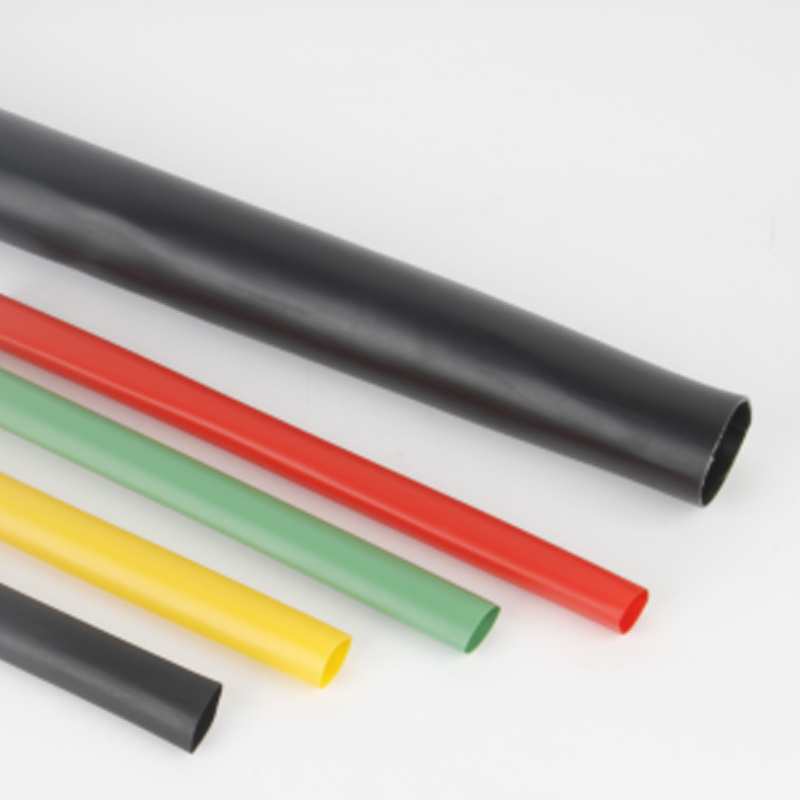

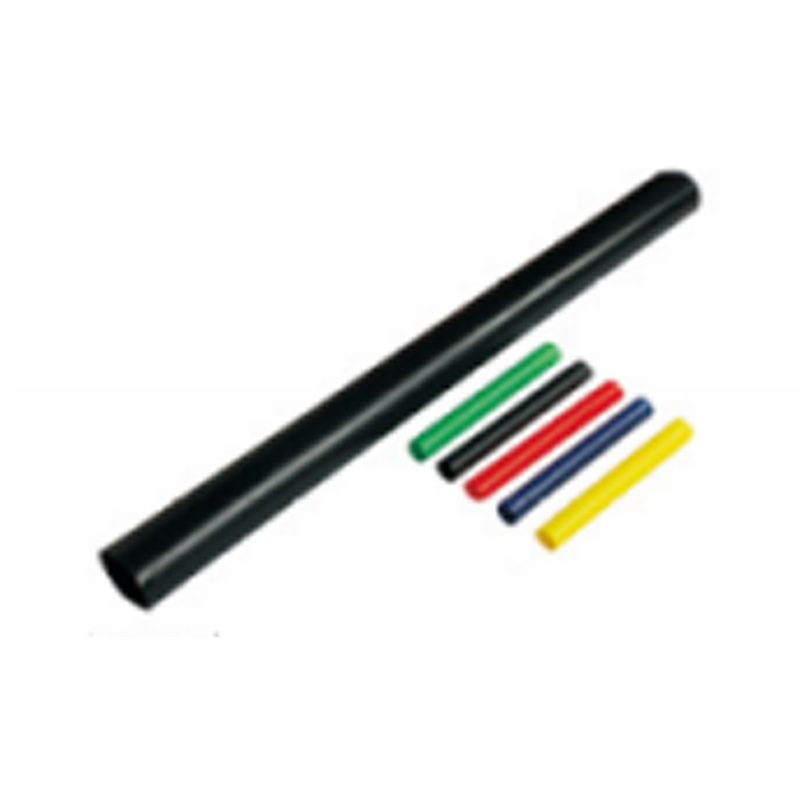

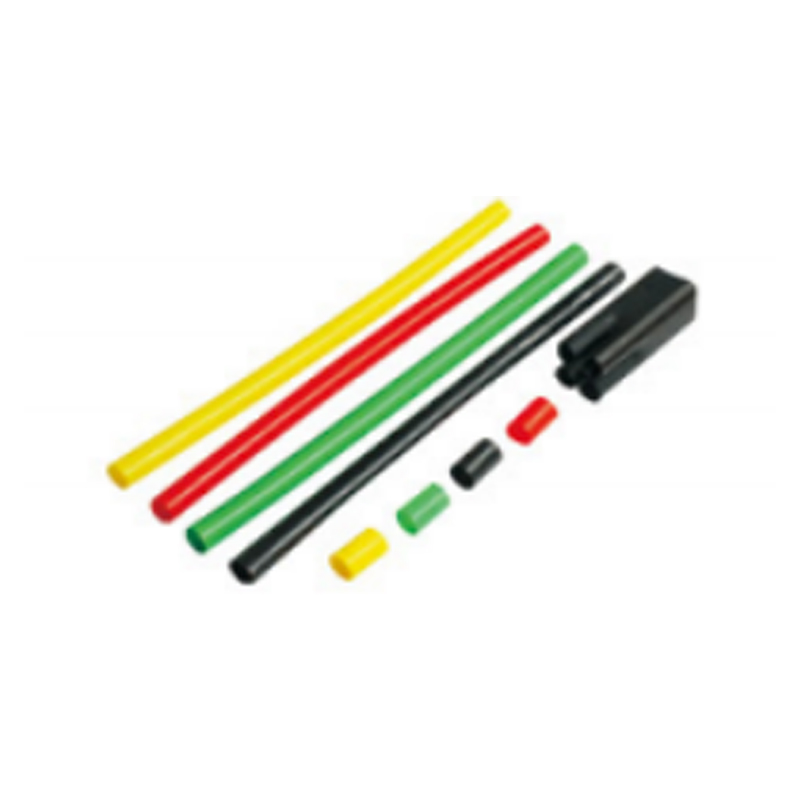

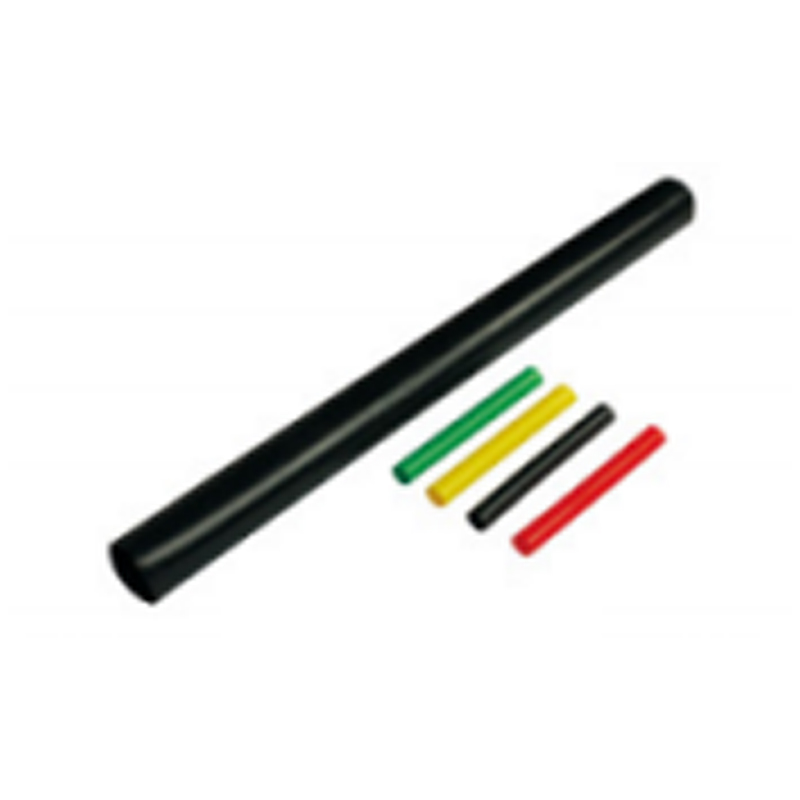

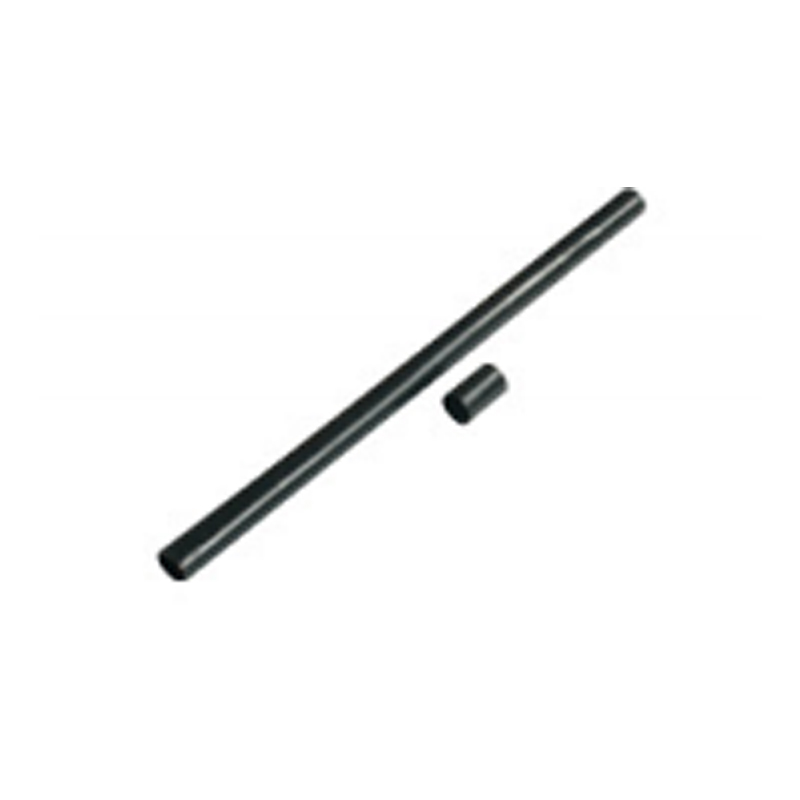

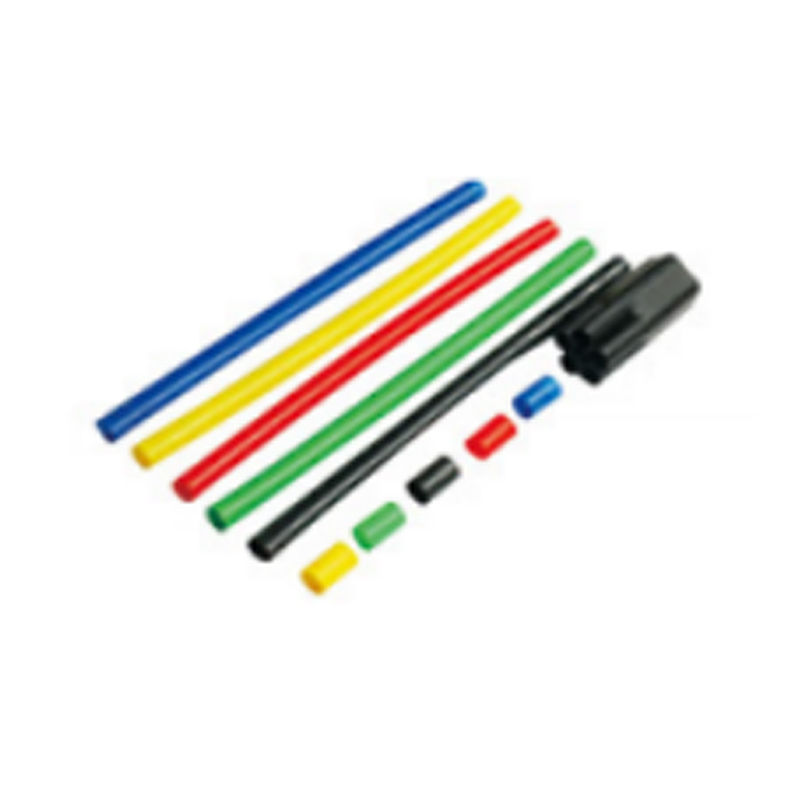

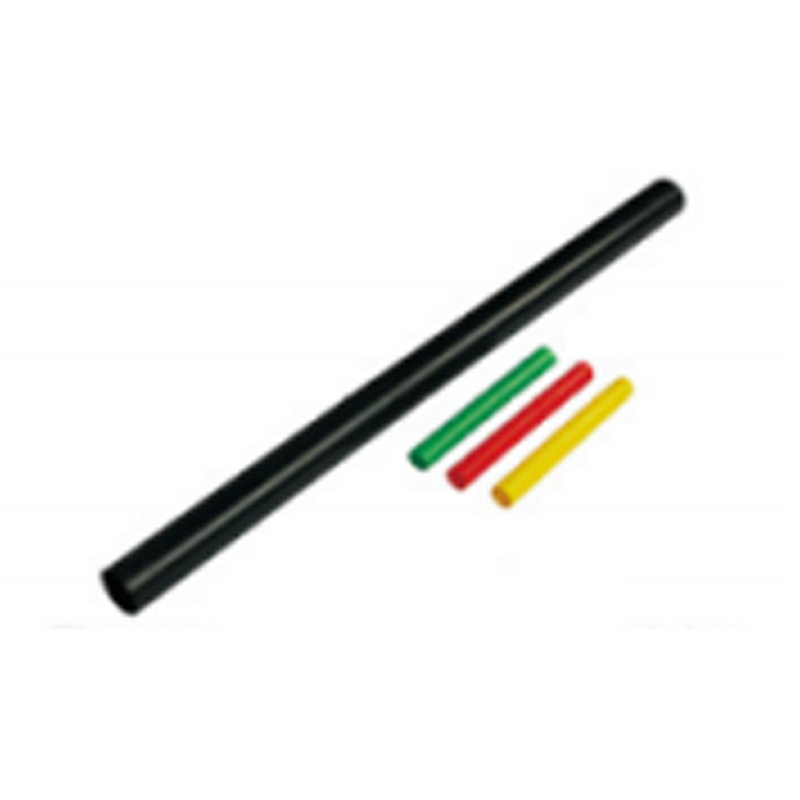

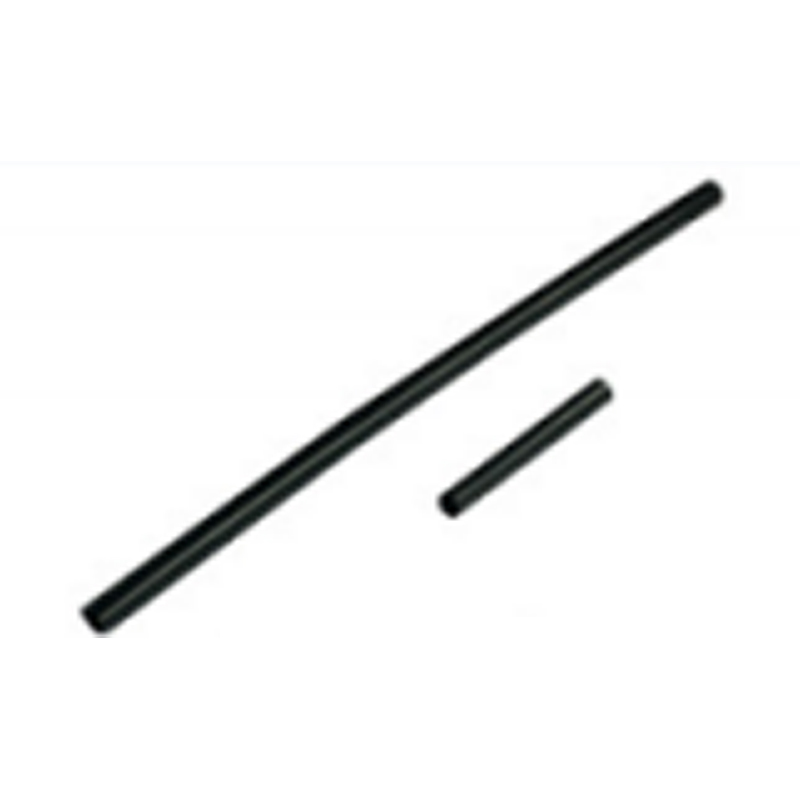

Термоусаживаемая трубка: Главный компонент оконечника — термоусаживаемая трубка, которая уменьшается в размерах при нагреве. Обычно она имеет двухслойную структуру: внешний слой обеспечивает механическую защиту, а внутренний клеевой слой герметизирует соединение, предотвращая проникновение влаги.

Изоляционные слои: Внутри термоусаживаемой трубки часто располагаются изоляционные слои, включая токопроводящий материал для контроля электрического поля, который равномерно распределяет напряжение в зоне оконечника.

Подготовка кабеля: Перед установкой с кабеля удаляют внешнюю оболочку и изоляцию в месте соединения. Может применяться элемент для снятия электрического напряжения, чтобы избежать концентрации поля в точке подключения.

Усадка и герметизация: При нагреве трубка сжимается, плотно облегая кабель. Клеевой слой плавится, создавая водонепроницаемое соединение, защищающее жилы кабеля от влаги.

2. Процесс установки
Установка термоусаживаемых кабельных оконечников включает несколько этапов:

Подготовка кабеля: Сначала снимают внешнюю оболочку кабеля, обнажая проводники, и удаляют дополнительные изоляционные слой.

Установка термоусаживаемой гильзы: Подготовленный кабель покрывают термоусаживаемой гильзой, подобранной по размеру для плотного прилегания после усадки.

Нагрев: С помощью термофена или специализированного источника тепла гильзу равномерно нагревают, обеспечивая ее усадку и герметизацию соединения.

Проверка: После остывания проводят окончательный осмотр, убеждаясь в надежности соединения и отсутствии зазоров.

3. Применение
Термоусаживаемые кабельные оконечники используются в различных областях:

Распределительные сети: Применяются в высоковольтных сетях для защиты кабельных окончаний в подстанциях, трансформаторах и распределительных устройствах.

Телекоммуникации: Обеспечивают долговечность и защиту кабелей, подверженных воздействию окружающей среды.

Промышленность и оффшорные объекты: Особенно востребованы в нефтегазовой отрасли, где кабели эксплуатируются в экстремальных условиях.

Транспорт: Используются в автомобильной, железнодорожной и авиационной промышленности для защиты критически важных электрических систем.

Термоусаживаемые оконечники являются неотъемлемым компонентом, гарантирующим долговечность и безопасность электрических систем в энергетике, телекоммуникациях и промышленности.
